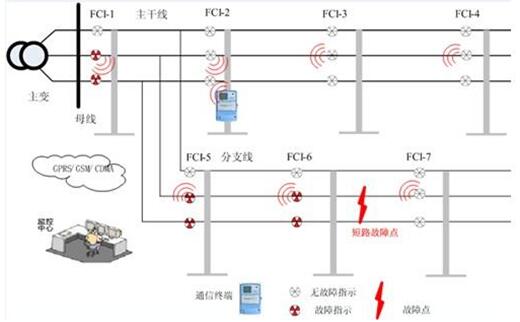

在架空線故障定位系統中，當出現線路故障時，處于故障通路上的故障指示器將自動翻牌，以紅色指示。在圖中，如果1號，5號，6號故障指示器動作，而2號，3號 ，4號，7號故障指示器不動作，則可以判斷故障點在6號和7號故障指示器之間。點在5號和6號故障指示器之間的線路。
本數字式故障指示器具備微功率無線跳頻通信功能，可通過本地無線網絡轉發到遠傳配變監測終端，然后終端將故障信息實時上報到主站定位系統，由主站處理并完成圖形化定位輸出。故障指示器具備5組10個頻段，現場應用中，可自主跳頻通信，避開受污染的頻段進行可靠通信。每個配網線路監測點做為基礎的網絡節點，一般由3只故障指示器組成，它們之間采用組內通信交換狀態和數據，節點之間則采用組網的方式轉發數據。
WFFT-6010數字化故障指示器工作原理圖

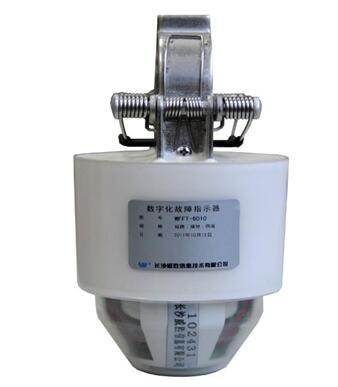

WFFT-6010數字化故障指示器
